前面我们介绍了《广西顶博发电机组制造I号喷油泵由分泵、油量控制机构、传动机构和泵体四部分》，推荐大家阅读，今天顶博电力为大家介绍I号喷油泵调速器的构造。

  I号喷高压真空泵变频控速器为自动化设备过程式变频控速器，其连接结构如图是如图是。I号喷高压真空泵变频控速器注意由安装安装驱程软件件、飞球、变频控速弹簧片、链传动分为位置和支配分为位置等分为。I号喷高压真空泵变频控速器的安装安装驱程软件件为具备有60°。锥面的安装安装驱程软件盘。在安装安装驱程软件盘的内测有7个沿径向的半长方形凹坑。安装安装驱程软件盘压紧在安装安装驱程软件轴套上而和它连接成混合式，第二借助半圆键和拉紧螺母使其和喷高压真空泵的凸轮机构轴连在一起。

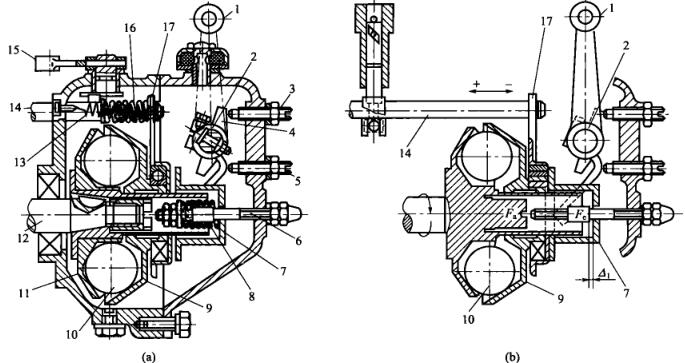

I号喷油泵调速器的构造

1-调速手柄 2-调速弹簧 3-高速限位螺钉 4-调速限位块 5-怠速限位螺钉 6-油量限位螺钉 7-滑套 8-校正弹簧 9-推力盘 10-飞球11-驱动盘 12-凸轮轴 13-启动弹簧14一拉杆 15-停车手柄 16-停车弹簧 17-传动板

  六大内径为25.4mm的飞球放置在动力盘的凹罐内，随动力盘一切拖动。飞球另一个侧为与水平线成45°锥面的拉力盘，拉力盘滑套在动力轴套上。操作时飞球的离心法力角色在拉力盘上，其支承分力Fa.将使拉力盘沿支承划动。件套在拉力盘.上的划动联轴器和齿轮机械传动板也不断联通。齿轮机械传动板右上方套在泵油撑杆上，若想泵油撑杆也不断联通，若想调整泵油量。

  在调速器纵轴上套有一根扭簧，即调速弹簧。扭簧两端压在滑套上，滑套端面则紧靠传动板，当传动板向左移动时，需要克服弹簧的压力。转动调速手柄即可改变扭簧的压力，因而改变了调速器起作用的转速。

  在操纵轴上装有调速限位块它随调速手柄一道转动。顺时针转动调速手柄，使调速限位块上端与高速限位螺钉相碰时，调速弹簧的预紧力最大，对应于柴油机最高转速工况(一般即为标定转速)。反时针转动调速手柄，使限位块下端与怠速限位螺钉相碰，调速弹簀的预紧力最小，对应于柴油机的最低转速工况。
